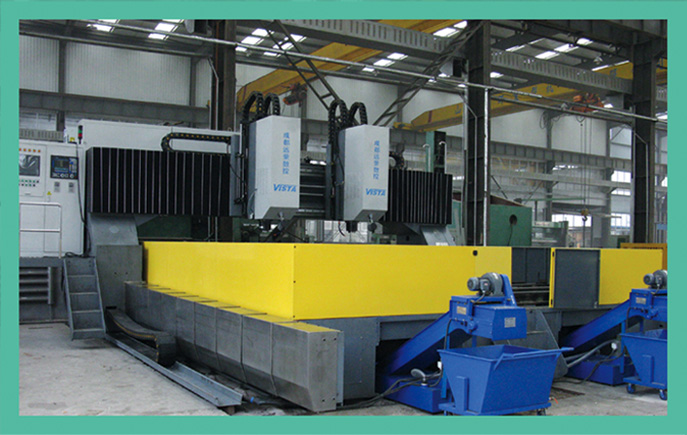

- 產品名稱： 數控高速龍門移動法蘭鉆床
- 產品型號：DMH5000/2 DMH6000/2 DMH7000/2
- 產品行業：風力發電機組塔型連接中的法蘭安裝孔的加工；電力、石化、壓力容器等熱交換器管板、隔板及折流板的孔加工；其他行業大型板材的孔加工
產品特點
產品基本參數
|
型 號 Model |
DMH5000/2 |
DMH6000/2 |
DMH7000/2 | |
|
工件
|
最大鉆孔中心距 長×寬 |
5000×5000 |
6000×6000 |
7000×7000 |
|
最大加工板厚 |
250 | |||
|
工作臺 |

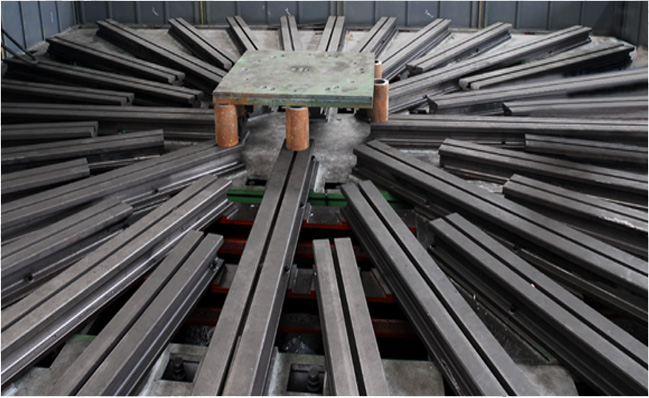

T型槽形式 |
米字形或縱橫形 | ||
|
鉆削動力頭 |
數量 |
2 | ||
|

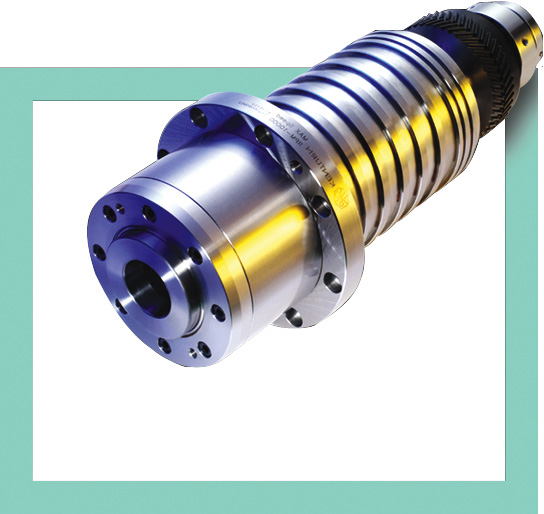

主軸錐孔 |
BT50 | |||
|
最大鉆孔直徑 |
Φ70（根據主軸形式而定） | |||
|
主軸轉速（變頻無級）（r/min） |
50-3000 | |||
|
主軸電機功率（kW） |
2×30 | |||
|
龍門縱向移動 （X軸） |
最大行程 |
5000 |
6000 |
7000 |
|
X軸移動速度（m/min） |
0-8 | |||
|
X軸伺服電機功率（kW） |
2×3 |
2×4.5 | ||
|
動力頭橫向移動 （Y軸） |
主軸最大間距 |
5000 |
6000 |
7000 |
|
Y軸移動速度（m/min） |
0-8 | |||
|
Y軸伺服電機功率（kW） |
2×3 | |||
|
垂直滑枕進給運動 （Z軸） |
Z軸最大行程 |
600 | ||
|
Z軸移動速度（m/min） |
0-8 | |||
|
Z軸伺服電機功率（kW） |
2×3 | |||
|
定位精度 |
X、Y軸 |
≤0.1/（全長） | ||
|
重復定位精度 |
X、Y軸 |
≤0.05 | ||
|
液壓系統 |
液壓泵壓力（MPa）/流量（L/min） |
7 /30 | ||
|
液壓泵電機功率（kW） |
3.75 | |||
|
排屑和冷卻 |
排屑器型式 |
平板鏈?zhǔn)?/p> | ||
|
排屑器數量 |
2 | |||
|
排屑速度（m/min） |
1 | |||
|
排屑器電機功率（kW） |
2×0.75 | |||
|
冷卻泵電機功率（kW） |
2×4+2.2 | |||
