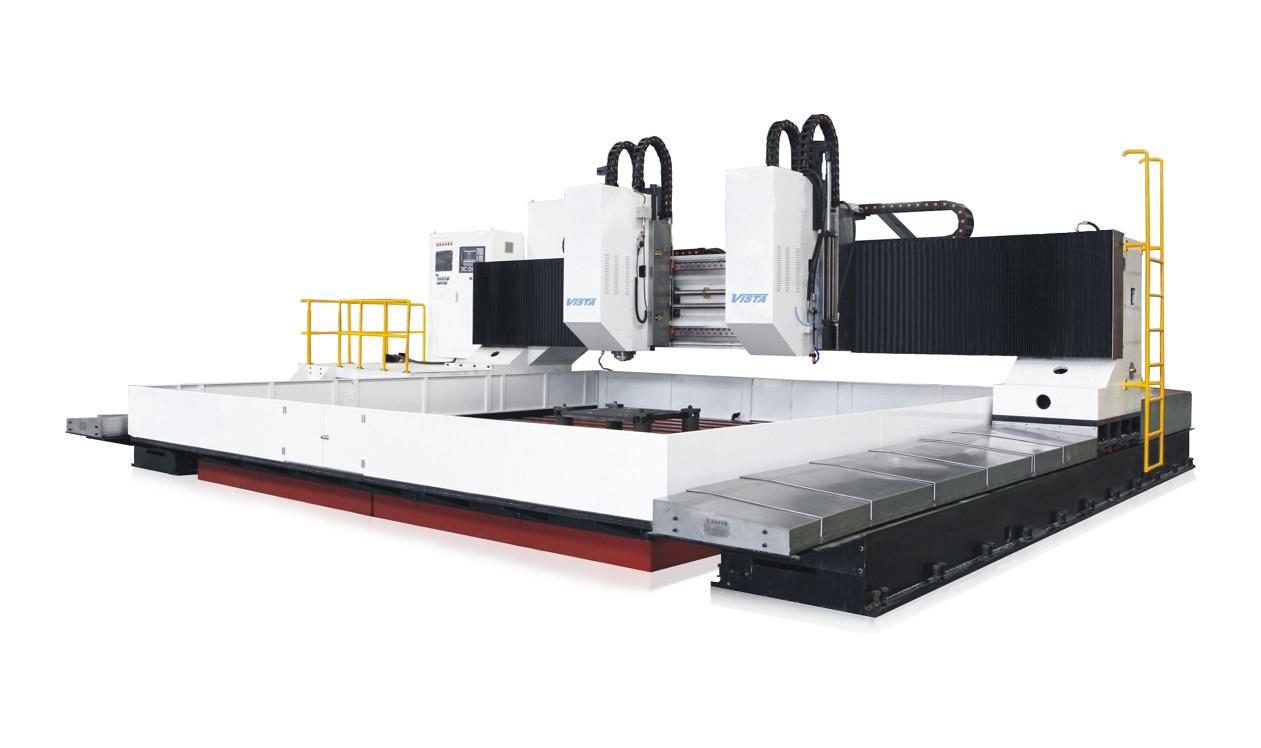

- 產品名稱： 數控高速熱交換管板鉆床
- 產品型號：DMH5000/2
- 產品行業：主要用于大型中、厚板材類、管板類工件的鉆孔、攻絲和輕銑加工
產品特點
產品基本參數
型號 | DMH5000/2 | |
加工工件尺寸 | 最大鉆孔中心距 長×寬 | 5000×5000 |
最大放置板厚 | 250 | |
最大加工板厚 | 250 | |
工作臺 | 優質鑄鐵件工作臺 | |
T 型槽分布 | 橫向布局 | |
T 型槽寬度 | 28 | |
承載 | ≤3t/ m2 | |
鉆削動力頭 | 數量 | 2 |
主軸錐孔 | BT50 | |
最大鉆孔直徑 | Φ60（硬質合金鉆頭） | |
主軸轉速（變頻無級）(r/min) | 50-3000 | |
主軸電機功率 (kw) | 2×30 | |
主軸下端面到工作臺面距離 | 280-780 | |
龍門縱向移動（X 軸） | 最大行程 (mm) | 5000 |
X 軸移動速度(m/min) | 0-8 | |
X 軸伺服電機功率 (kw) | 2×3 | |
動力頭橫向移動（Y軸） | 兩主軸最大間距 (mm) | 5000 |
Y軸移動速度(m/min) | 0-8 | |
Y 伺服電機功率 (kw) | 2×3 | |
垂直滑枕進給（Z）軸 | 最大Z 軸行程 (mm) | 500 |
Z軸移動速度(m/min) | 0-4 | |
Z軸伺服電機功率 | 2×3 | |
定位精度 | X軸 (mm) | ≤ 0.03/300 |
≤ 0.1/（全長） | ||
Y 軸 (mm) | ≤ 0.03/300 | |
≤ 0.1/（全長） | ||
Z軸 (mm) | ≤ 0.03/300 | |
≤ 0.1/（全長） | ||
重復定位精度 | X 、Y、 Z軸 (mm) | ≤ 0.05 |
液壓系統 | 液壓泵壓力 (Mpa) / 流量 (L/min) | 7/30 |
液壓泵電機功率 (kw) | 3.75 | |
冷卻系統 | 高壓冷卻泵電機功率 | 4×2+2.2 |
排屑及水箱 | 排屑器型式 | 自動平板鏈?zhǔn)? |
排屑器數量 | 2 | |
排屑速度 (m/min) | 1 | |
水箱電機功率 | 0.9 | |
總功率 (kw) | 整機電機 | 約95 |
機床外形尺寸 | 長×寬×高 | 約 14×10×3.6 |
機床重量 (t) | 約60 | |
