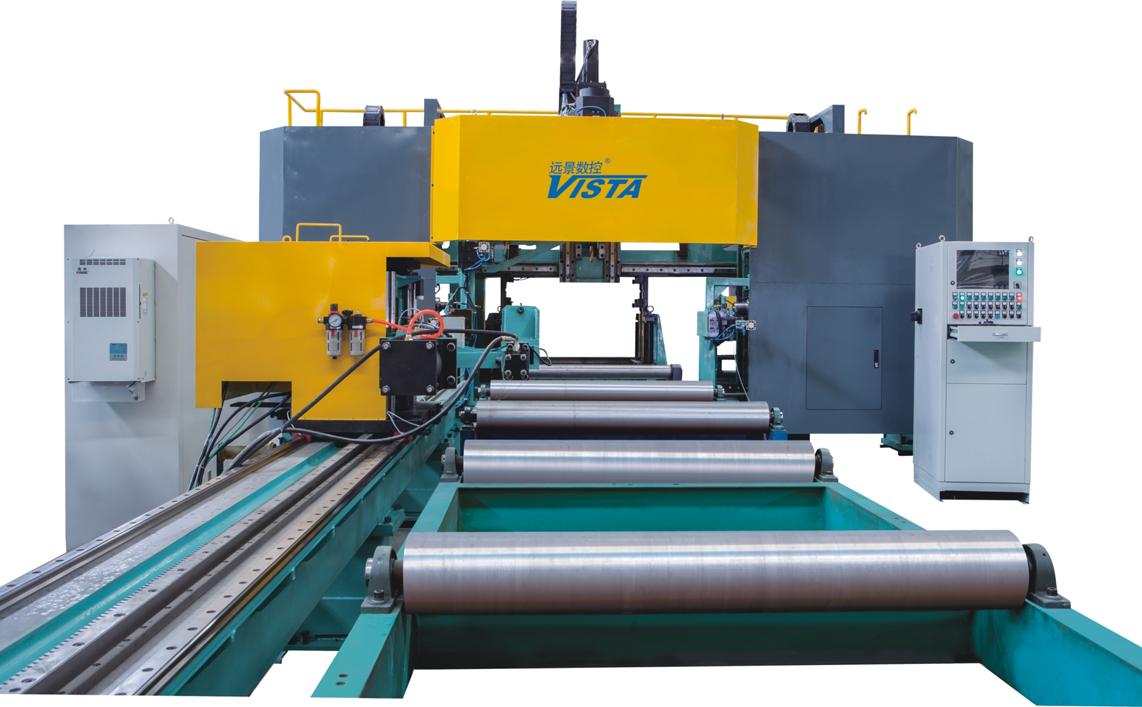

- 產品名稱： 小車送料數控高速三維鉆床
- 產品型號：BDMH1260
- 產品行業：主要用于H型鋼、方矩管等型材的鉆孔加工
產品特點
產品基本參數
|
主要參數 |
單位 |
設備型號BDMH1260 | |||
|
工件 參數 |
最大寬度×最大高度 |
mm |
1250×600 | ||
|
最小寬度×最小高度 |
mm |
200×200 | |||
|
送料長度 |
mm |
3000～15000（標準） | |||
|
工件最大腹板厚度 |
mm |
40 | |||
|
最大重量 |
Kg |
10000 | |||
|

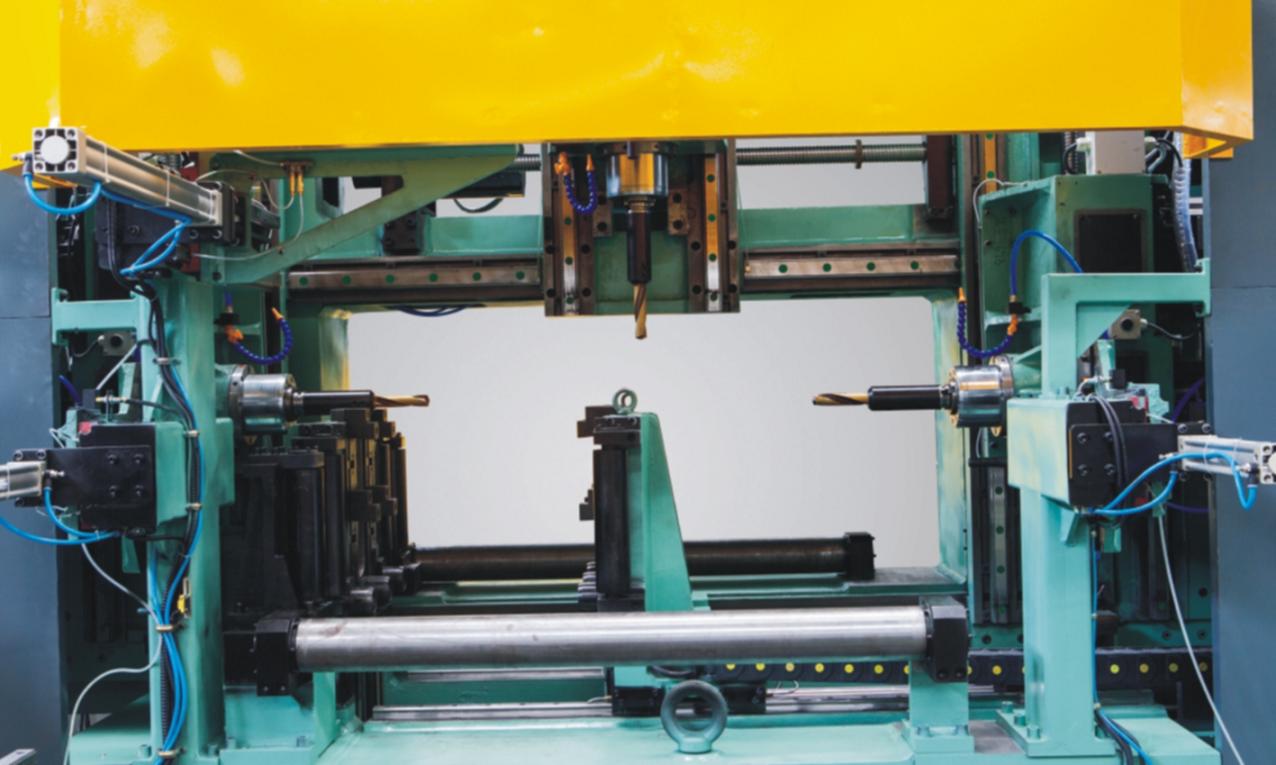

主軸 |
主軸錐孔 |
|
BT40 | ||
|
主軸數量 |
個 |
3 | |||
|
主軸鉆速范圍 |
r/min |
200～3000 | |||
|
鉆孔直徑 |
mm |
硬質合金φ30，麻花鉆φ40 | |||
|
中心線 移動范圍 |
上單元水平移動 |
mm |
40～1210 | ||
|
固定側上下移動 |
mm |
30～570 | |||
|
移動側上下移動 |
mm |
30～570 | |||
|

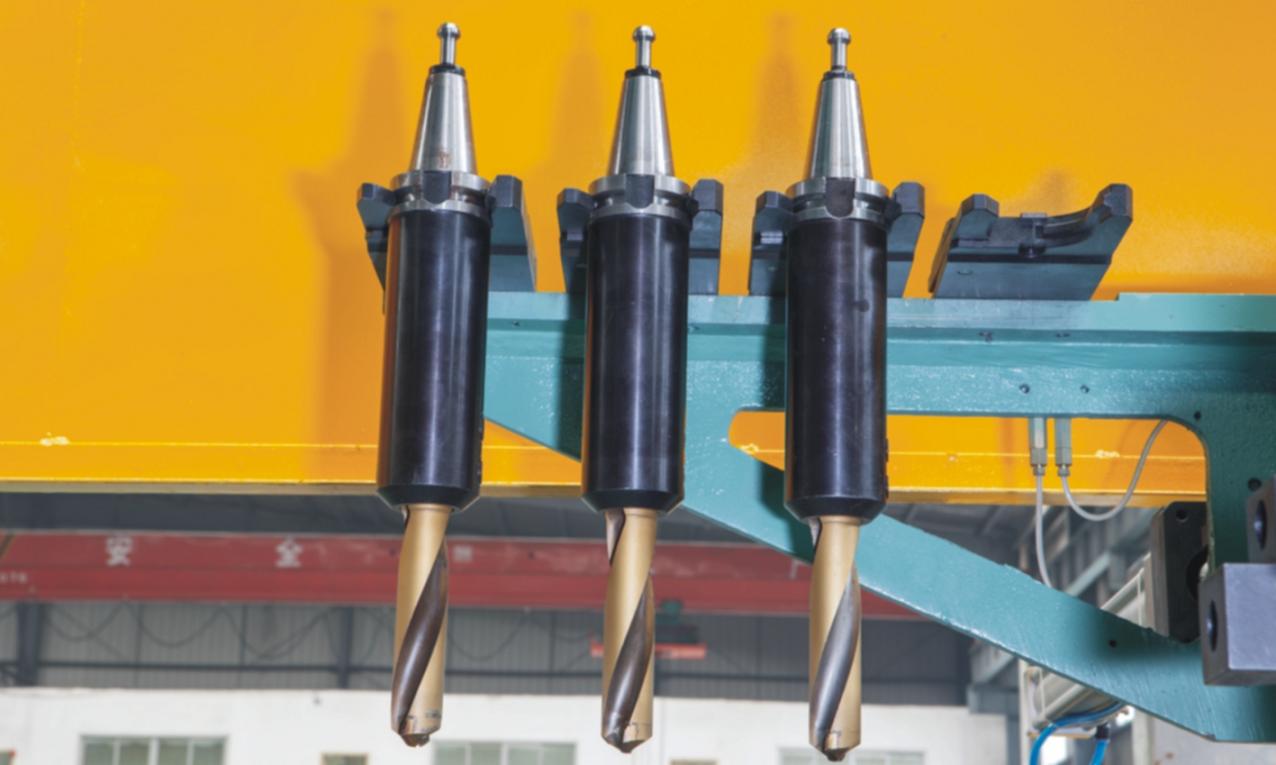

刀庫 |
數量 |
組 |
3 | ||
|
刀庫內裝夾刀具數量 |
把 |
4把/組 | |||
|
精度 |
孔群內相鄰孔距(＜500mm)誤差 |
mm |
±0.4 | ||
|
相鄰孔群孔距（＞500mm）誤差 |
mm |
±1.0/15000 | |||
|
冷卻方式 |
內冷+外冷 |
|
氣霧冷卻 | ||
|
電氣系統 |
控制方式 |
|
施耐德CANOPEN總線 | ||
|
送料系統 |
夾持臂上下（豎直方向）行程 |
mm |
300 | ||
|
夾持臂左右（水平方向）行程 |
mm |
17000 | |||
|
外形尺寸（長×寬×高） |
mm |
18000×1100×1400 | |||
|
主軸電機功率 |
KW |
11 | |||
|
額定總功率 |
KW |
約72 | |||
|
重量 |
主機 |
Kg |
約15000 | ||
|
外形尺寸 |
長×寬×高 |
mm |
5870×1650×3550 | ||
